کارت HBA سرور HPE SN1700Q 64GB 2-port ProLiant Gen 11

معرفی کارت HBA سرور HPE SN1700Q 64GB 2-port Fibre Channel | پارت نامبر R7N87A

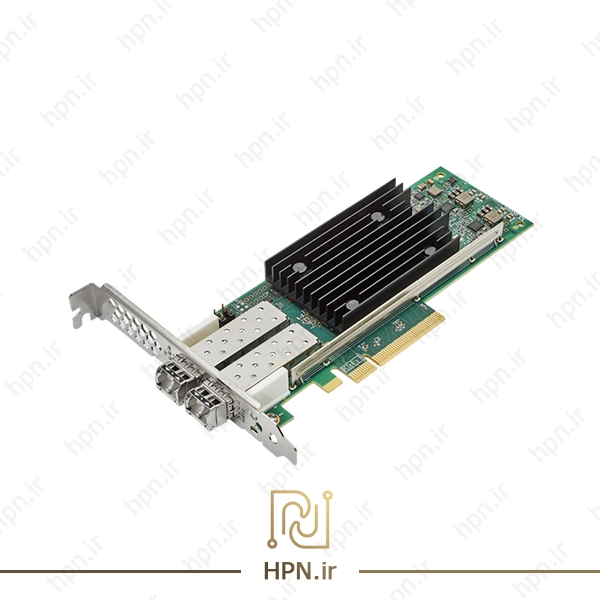

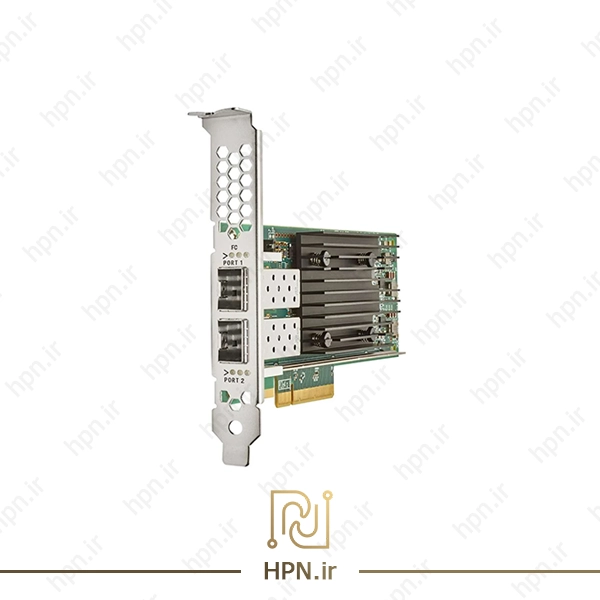

آداپتور HPE SN1700Q 64Gb 2-port (پارت نامبر: R7N87A) یک HBA با دو پورت PCIe است که برای اتصال سرورهای HPE ProLiant ML and DL Gen11 به شبکه‌های ذخیره‌سازی SAN طراحی شده است. نصب این آداپتور شامل مراحل سخت‌افزاری و نرم‌افزاری است که در ادامه به‌صورت گام‌به‌گام توضیح داده شده است.

ویژگی‌های کلیدی کارت HBA سرور HPE SN1700Q 64GB 2-port Fibre Channel

• پهنای باند و عملکرد برتر: دو پورت 64Gb/s با نرخ انتقال داده 64 گیگابیت بر ثانیه، پشتیبانی از حداکثر IOPS و پهنای باند تجمیعی بالا، مناسب برای اتصالات پرسرعت بدون نیاز به CPU زیاد.
• پشتیبانی از FC-NVMe: امکان بهره‌برداری از ذخیره‌سازی NVMe در شبکه‌های فیبر نوری برای کاهش تأخیر و بهبود کارایی در برنامه‌های حساس به زمان.
• سازگاری گسترده: کاملاً سازگار با دستگاه‌های 32Gb و 16Gb FC، و اتصال PCIe 4.0 x8 برای عملکرد بهینه در سرورهای مدرن.
• امنیت سخت‌افزاری: مجهز به ریشه اعتماد سخت‌افزاری (Hardware Root of Trust) برای تأیید اصالت فریم‌ویر و جلوگیری از حملات سایبری.
• به‌روزرسانی بدون اختلال: قابلیت ارتقای فریم‌ویر بدون توقف عملیات، همراه با براکت‌های استاندارد و کم‌ارتفاع برای نصب آسان.
• مصرف انرژی کارآمد: حداکثر مصرف 10 وات، که به کاهش هزینه‌های عملیاتی در مراکز داده کمک می‌کند.
• پشتیبانی از سیستم‌عامل‌ها: سازگار با Windows Server، Linux (شامل RHEL)، VMware ESXi و سایر پلتفرم‌های اصلی.

نیازمندی‌های سخت‌افزاری و نرم‌افزاری

سخت‌افزار

• سرور HPE ProLiant Gen10 یا Gen11 با اسلات PCIe 4.0 x8 (Low-Profile یا Full-Height).

• ماژول‌های SFP 64Gb (مانند HPE 64Gb Short Wave SFP).

• کابل‌های فیبر نوری LC برای اتصال به سوئیچ FC.

• ابزارها: پیچ‌گوشتی، مچ‌بند آنتی‌استاتیک (ESD).

نرم‌افزار

• سیستم‌عامل‌های پشتیبانی‌شده: Windows Server، Linux (RHEL، SUSE)، VMware ESXi.

• نصب درایور HBA

• ابزار مدیریت: HPE Smart Storage Administrator (SSA) یا QLogic SANsurfer.

مراحل نصب

1. نصب سخت‌افزاری

1. آماده‌سازی سرور:

   • سرور را خاموش کنید، از برق جدا کنید و کابل‌ها را جدا نمایید.

   • درب سرور را طبق راهنمای سرور باز کنید.

2. نصب آداپتور:

   • اسلات PCIe x8 یا بالاتر را انتخاب کنید. برای افزونگی، از اسلات‌های مختلف استفاده کنید.

   • براکت آداپتور را (Low-Profile یا Full-Height) تنظیم کنید.

   • آداپتور را در اسلات قرار داده، فشار دهید تا قفل شود و با پیچ محکم کنید.

3. اتصال کابل‌ها:

   • ماژول‌های SFP را در پورت‌های آداپتور (Port 0 و Port 1) نصب کنید.

   • کابل‌های فیبر نوری LC را از SFP به سوئیچ FC (مانند HPE B-series 64Gb) متصل کنید.

   • برای افزونگی، هر پورت را به سوئیچ جداگانه‌ای وصل کنید (dual-fabric topology).

   • اتصالات را بررسی کنید تا محکم باشند.

4. راه‌اندازی سرور:

   • درب سرور را ببندید، کابل‌های برق و شبکه را وصل کنید.

   • سرور را روشن کنید و LEDهای آداپتور را چک کنید (LED سبز = لینک فعال).

2. نصب و پیکربندی نرم‌افزار

1. نصب درایور:

   • درایور مناسب سیستم‌عامل را دانلود کنید.

   • Windows: در Device Manager، درایور را نصب و سرور را ری‌استارت کنید.

   • Linux/VMware: از دستورات modprobe یا esxcli برای لود درایور استفاده کنید (جزئیات در release notes).
   • Boot from SAN: درایور bootable را دانلود و در BIOS/UEFI (F9 > System Utilities > Boot Options) تنظیم کنید.

2. پیکربندی HBA:

   • ابزار QLogic SANsurfer را نصب کنید.

   • پورت‌ها را اسکن کنید و WWNs را برای zoning در سوئیچ FC یادداشت کنید.

   • سرعت پورت را روی Auto (پشتیبانی از 64/32/16Gb) تنظیم کنید.

   • در سوئیچ FC، zoning را برای اتصال به آرایه ذخیره‌سازی (مانند HPE Alletra) تنظیم کنید.

3. به‌روزرسانی فریم‌ویر:

   • فریم‌ویر را از سایت سازنده دانلود کنید.

   • با ابزار HPE Update Utility یا SANsurfer، فریم‌ویر را بدون اختلال به‌روزرسانی کنید.

   • ریشه اعتماد سخت‌افزاری (Hardware Root of Trust) را برای امنیت فعال نگه دارید.

نکات و عیب‌یابی

• سازگاری: پشتیبانی از زیرساخت‌های 16/32Gb FC بدون نیاز به تغییر سوئیچ.
• افزونگی: برای HA، دو HBA نصب کنید و از MPIO در سیستم‌عامل استفاده کنید.
• مصرف انرژی: حداکثر 10 وات؛ اطمینان از خنک‌سازی مناسب سرور.
• عیب‌یابی: اگر لینک برقرار نشد، SFP و کابل‌ها را بررسی کنید. از HPE OneView یا iLO برای مانیتورینگ استفاده کنید.

لازم به توضیح است تمامی کارت HBA سرور موجود در فروشگاه HPN اورجینال میباشد و همچنین این قطعه دارای یک سال گارانتی میباشد.
