کارت ماژول وایرلس AirPrime EM8805 با پشتیبانی از +3G DC-HSPA

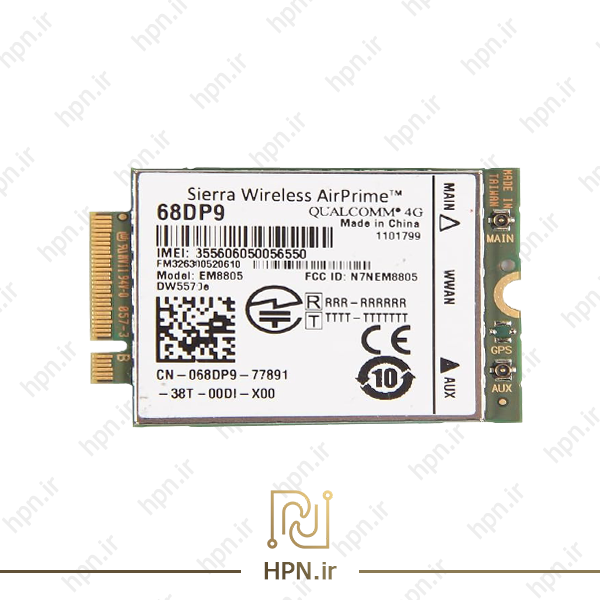

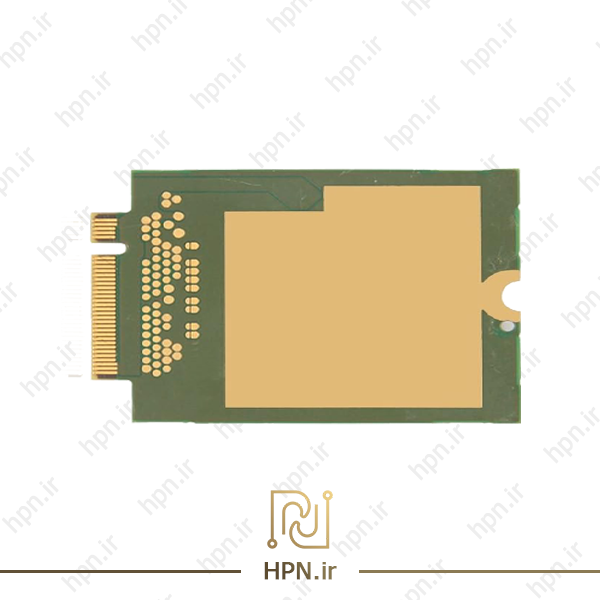

ماژول بی‌سیم Sierra Wireless AirPrime EM8805

ماژول Sierra Wireless AirPrime EM8805 یک ماژول بی‌سیم M.2 پیشرفته است که برای ارائه اتصال سریع و مطمئن به شبکه‌های موبایل طراحی شده است. این ماژول با پشتیبانی از فناوری‌های DC-HSPA+، HSPA+، HSDPA، HSUPA، WCDMA، GSM، GPRS، EDGE و همچنین GNSS (سیستم موقعیت‌یابی جهانی)، گزینه‌ای ایده‌آل برای لپ‌تاپ‌ها، اولترابوک‌ها و تبلت‌ها محسوب می‌شود.

ویژگی‌های کلیدی:

• اتصال چندگانه: پشتیبانی از شبکه‌های 2G و 3G با قابلیت رومینگ، مناسب برای استفاده در مناطق مختلف.

باندهای فرکانسی متعدد: عملکرد بهینه در باندهای فرکانسی متنوع برای اتصال پایدار در شبکه‌های جهانی:

WCDMA

باند ۱ (۲۱۰۰): Tx: ۱۹۲۰–۱۹۸۰ MHz، Rx: ۲۱۱۰–۲۱۷۰ MHz

باند ۲ (۱۹۰۰): Tx: ۱۸۵۰–۱۹۱۰ MHz، Rx: ۱۹۳۰–۱۹۹۰ MHz

باند ۵ (۸۵۰): Tx: ۸۲۴–۸۴۹ MHz، Rx: ۸۶۹–۸۹۴ MHz

باند ۸ (۹۰۰): Tx: ۸۸۰–۹۱۵ MHz، Rx: ۹۲۵–۹۶۰ MHz

GSM

GSM ۸۵۰: Tx: ۸۲۴–۸۴۹ MHz، Rx: ۸۶۹–۸۹۴ MHz

EGSM ۹۰۰: Tx: ۸۸۰–۹۱۵ MHz، Rx: ۹۲۵–۹۶۰ MHz

GSM ۱۸۰۰: Tx: ۱۷۱۰–۱۷۸۵ MHz، Rx: ۱۸۰۵–۱۸۸۰ MHz

GSM ۱۹۰۰: Tx: ۱۸۵۰–۱۹۱۰ MHz، Rx: ۱۹۳۰–۱۹۹۰ MHz

GNSS

GPS: Rx: ۱۵۷۵.۴۲ MHz

GLONASS: Rx: ۱۶۰۲ MHz

سازگاری با AT&T: تأیید شده برای شبکه AT&T، ارائه عملکردی مطمئن.

• پشتیبانی از سیستم‌عامل‌ها: سازگار با Android و Windows 8 Mobile Broadband Interface Model (MBIM) برای یکپارچگی آسان.

• اتصال GNSS: قابلیت موقعیت‌یابی دقیق برای ناوبری و ردیابی.

• طراحی فشرده M.2: مناسب برای دستگاه‌های باریک با اتصال استاندارد PCI-Express NGFF (M.2).

مشخصات RF:

• اتصالات RF: پشتیبانی از کانکتورهای RF 2×2 mm (مانند Foxconn KK12011-02-7H یا Longwell) برای اتصال آنتن.

• شیلدینگ: ماژول کاملاً شیلد شده برای محافظت در برابر تداخل الکترومغناطیسی (EMI). شیلد نباید جدا شود.

• آنتن و کابل‌کشی: انتخاب آنتن و کابل با امپدانس ۵۰ اهم و بازگشت ضرر بهتر از ۱۰ دسی‌بل برای هر باند فرکانسی ضروری است. امپدانس ناهمسان باعث کاهش عملکرد RF می‌شود.

• طراحی آنتن سفارشی: توسعه توسط مهندس RF برای حفظ عملکرد بهینه توصیه می‌شود. برای دستگاه‌هایی با ماژول‌های UMTS و CDMA، آنتن‌های جداگانه پیشنهاد می‌شود.

• موقعیت‌یابی آنتن: محل آنتن باید دور از منابع نویز (مانند منبع تغذیه سوئیچینگ یا نمایشگر LCD) باشد تا از کاهش عملکرد جلوگیری شود.

• غیرفعال‌سازی آنتن دایورسیتی: از دستور AT !RXDEN=0 برای غیرفعال کردن و !RXDEN=1 برای فعال کردن دایورسیتی دریافت استفاده کنید. آنتن دایورسیتی کیفیت اتصال را با کاهش تداخل بهبود می‌بخشد.

• اتصال به زمین: اتصال قوی به زمین سیستم از طریق کانکتور میزبان و سوراخ‌های نصب ماژول برای کاهش نویز RF ضروری است.

تداخل و حساسیت:

• تداخل دستگاه‌های دیگر: هارمونیک‌ها یا نویز پهن‌باند از دستگاه‌های بی‌سیم دیگر می‌تواند عملکرد دریافت (Rx) را کاهش دهد. ارزیابی دقیق طراحی میزبان برای تعیین محل بهینه آنتن‌ها لازم است.

• تداخل تولیدشده توسط دستگاه: ماژول ممکن است در دستگاه‌هایی مثل سمعک یا بلندگو نویز صوتی ایجاد کند.

• روش‌های کاهش تداخل:

  • قرار دادن آنتن دور از منابع تداخل.

  • استفاده از شیلدینگ برای اجزای میزبان با انتشار RF بالا.

  • فیلتر کردن هارمونیک‌های ناخواسته و استفاده از PCB چندلایه.

  • مسیریابی کابل‌های آنتن دور از منابع نویز.

• انتشار تشعشعی ناخواسته (RSE): ماژول باید استانداردهای CE/ETSI EN 301 908 (WCDMA) و EN 301 511 (GSM) را برای انتشار تشعشعی برآورده کند.

کانکتورهای موردنیاز:

• کابل‌های RF: سازگار با کانکتورهای M.2، شامل دو جک.

• کانکتور EDGE (67 پین): سازگار با اسلات B و استاندارد M.2، با کانکتور 75 پین روی مادربورد.

کاربردها:

مناسب برای اینترنت اشیا (IoT)، ناوبری، مدیریت ناوگان، و دستگاه‌های قابل حمل مثل لپ‌تاپ و تبلت که نیاز به اتصال پرسرعت و موقعیت‌یابی دارند.

چرا EM8805؟

• انعطاف‌پذیری بالا: پشتیبانی از چندین فناوری شبکه و رومینگ جهانی.

• کیفیت ساخت برتر: تأیید شده برای AT&T و استانداردهای صنعتی.

• نصب آسان: طراحی M.2 و کانکتورهای استاندارد، یکپارچگی را ساده می‌کند.

این ماژول با عملکرد قوی، طراحی فشرده و پشتیبانی گسترده، انتخابی عالی برای حرفه‌ای‌ها و توسعه‌دهندگان سیستم‌های پیشرفته است.
