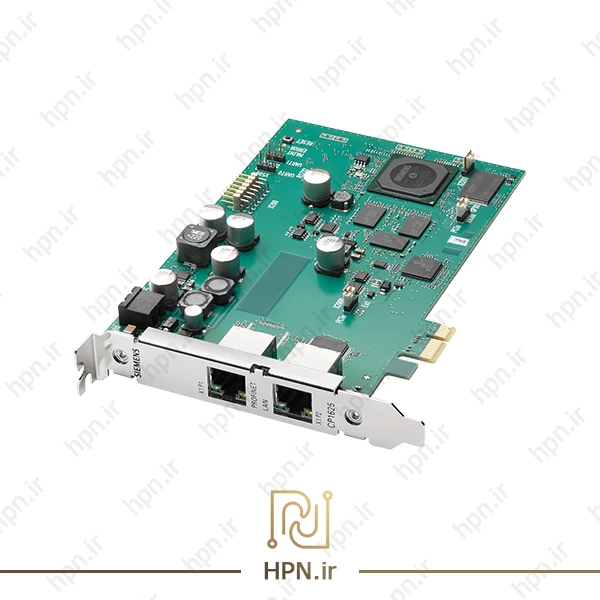

پردازنده ارتباطی Siemens CP 1625

پردازنده ارتباطی زیمنس CP 1625 | کارت شبکه Siemens CP 1625

پردازنده ارتباطی زیمنس CP 1625 یک ماژول PCIe قدرتمند برای اتصال سیستم‌های IPC به شبکه Industrial Ethernet و پیاده‌سازی PROFINET IRT در محیط‌های صنعتی است. این کارت شبکه زیمنس CP 1625 به‌ویژه برای استفاده همراه با S7-1500 Software Controller CPU 1507S طراحی شده و امکان یکپارچه‌سازی سریع و مطمئن در خطوط تولید و اتوماسیون صنعتی را فراهم می‌کند.

ویژگی‌ها و مزایای پردازنده ارتباطی Siemens CP 1625

• اتصال مطمئن و پرسرعت IPC به شبکه Industrial Ethernet

• پشتیبانی از پروتکل PROFINET IRT برای انتقال داده بلادرنگ

• سازگار با CPU 1500S Software Controller جهت کنترلرهای پیشرفته صنعتی

• طراحی ماژولار با نصب آسان روی اسلات PCIe

مشخصات پردازنده ارتباطی زیمنس CP 1625

کارت شبکه Siemens CP 1625 با طراحی پیشرفته و بهره‌گیری از فناوری‌های مدرن شبکه صنعتی، انتخابی ایده‌آل برای سیستم‌های اتوماسیون و کنترل صنعتی است. این ماژول قابلیت‌های زیر را ارائه می‌دهد:

• بهینه‌سازی کامل برای PROFINET IRT: تضمین انتقال داده بلادرنگ در شبکه‌های صنعتی حساس.

• مجهز به Ethernet real-time ASIC SOC-1: پردازش سریع و پایدار داده‌ها برای عملکرد مطمئن.

• دو درگاه RJ45: مناسب برای اتصال مستقیم تجهیزات صنعتی یا افزودن کامپوننت‌های شبکه اضافی.

• LEDهای عیب‌یابی روی پورت‌ها: امکان مانیتورینگ سریع وضعیت اتصال و تبادل داده از طریق نشانگرهای Link و Activity.

• سوئیچ داخلی 2 پورتی Real-Time: تضمین ارتباط پایدار و بدون تأخیر در شبکه‌های PROFINET.

• پشتیبانی از تشخیص خودکار سخت‌افزار: نصب سریع، آسان و بدون پیچیدگی.

کاربردهای پردازنده ارتباطی زیمنس CP 1625

کارت شبکه Siemens CP 1625 برای اتصال IPCهای صنعتی SIMATIC به شبکه PROFINET IRT طراحی شده و نقشی کلیدی در اجرای پروژه‌های اتوماسیون پیشرفته ایفا می‌کند.

• اتصال قدرتمند به PROFINET IRT: امکان یکپارچه‌سازی مستقیم SIMATIC IPC با شبکه‌های صنعتی پرسرعت.

• پشتیبانی از کنترلر نرم‌افزاری CPU 1507 (F): اجرای وظایف کنترلی پیچیده در سطح PC با عملکردی قابل‌اعتماد.

• پشتیبانی از IRT (Isochronous Real-Time): مناسب برای اپلیکیشن‌های حساس به زمان مانند کنترل دقیق حرکت (Motion Control) و حلقه بسته هم‌زمان.

• سوئیچ داخلی 2 پورتی Real-Time: ایجاد راهکارهای مقرون‌به‌صرفه برای طراحی شبکه و پشتیبانی از توپولوژی‌های مختلف.

این قابلیت‌ها، پردازنده ارتباطی زیمنس CP 1625 را به گزینه‌ای ایده‌آل برای صنایع نیازمند به کنترل دقیق، سرعت بالا و ارتباط پایدار تبدیل می‌کند.

طراحی و مشخصات فنی پردازنده ارتباطی زیمنس CP 1625

کارت شبکه Siemens CP 1625 با طراحی صنعتی و سخت‌افزار قدرتمند، برای استفاده در شبکه‌های پیشرفته اتوماسیون صنعتی توسعه یافته است.

ویژگی‌های طراحی سخت‌افزاری:

• پشتیبانی از Industrial Ethernet با Ethernet real-time ASICs برای انتقال داده سریع و پایدار

• دارای 2 رابط اترنت، هرکدام مجهز به 2 پورت RJ45 (مجموعاً 4 پورت)

• مجهز به دو سوئیچ داخلی Real-Time برای ارتباط 100 Mbps

• پشتیبانی از قابلیت‌های Autosensing، Autocrossover و Autonegotiation برای اتصال آسان و هوشمند

رابط PCI Express:

• سازگار با استاندارد PCI Express X1 V1.0a Plug & Play

• نصب سریع و بدون نیاز به پیکربندی پیچیده (Plug & Play)

شرایط محیطی و توان مصرفی:

• دمای کاری: 0 تا +45 درجه سانتی‌گراد

• ولتاژ کاری: 3.3 ولت از طریق PCI-Express

ابعاد و ساختار:

• طراحی در فرمت کوتاه Short PCIe Format مناسب برای IPCهای صنعتی

عملکرد و قابلیت‌های پردازنده ارتباطی زیمنس CP 1625

کارت شبکه Siemens CP 1625 تنها یک رابط ساده نیست؛ بلکه یک پردازنده ارتباطی قدرتمند است که نقش مهمی در کنترل و مدیریت داده‌های صنعتی ایفا می‌کند.

• کنترلر PROFINET IO: این پردازنده ارتباطی می‌تواند تصویر فرایند (داده‌های ورودی و خروجی) را در حافظه داخلی خود ذخیره کرده و به‌عنوان یک PROFINET IO Controller عمل کند.

• پشتیبانی از ارتباط Real-Time: قابلیت‌های پیشرفته بلادرنگ در PROFINET IRT موجب دستیابی به چرخه‌های کاری بسیار کوتاه همراه با دقت بالای هم‌زمانی (Clock Synchronization) می‌شوند. این ویژگی برای اپلیکیشن‌های حساس به زمان ایده‌آل است.

• سوئیچ داخلی 2 پورتی Real-Time: این قابلیت امکان پیاده‌سازی توپولوژی‌های خطی و همچنین انشعابی (Spur Line) را فراهم می‌سازد، بدون آنکه نیازی به استفاده از سوئیچ‌های خارجی باشد.

نیازمندی‌های نصب:

• نرم‌افزار TIA Portal نسخه 15 یا بالاتر

• نصب کنترلر نرم‌افزاری S7-1500 CPU 1507S (F) نسخه 2.5 یا بالاتر بر روی IPC

نیازمندی‌های سخت‌افزاری و نرم‌افزاری پردازنده زیمنس CP 1625

کارت شبکه صنعتی Siemens CP 1625 برای عملکرد صحیح به شرایط سخت‌افزاری و نرم‌افزاری مشخصی نیاز دارد:

• نیازمندی سخت‌افزاری: وجود یک اسلات کوتاه PCIe با قابلیت Master در IPC برای نصب و اجرای ماژول ضروری است.

• نیازمندی نرم‌افزاری: نصب نرم‌افزارهای جانبی همچون CPU 1507S Software Controller یا استفاده از SDK اختصاصی زیمنس برای بهره‌برداری کامل از قابلیت‌های پردازنده ارتباطی زیمنس CP 1625 الزامی است.

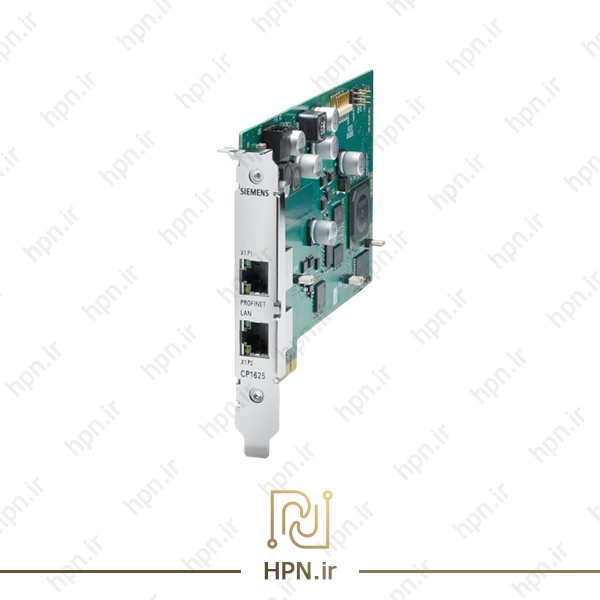

پنل جلویی و پورت‌های ارتباطی CP 1625
در پنل جلویی کارت شبکه Siemens CP 1625، دو درگاه RJ45 تعبیه شده است که به‌عنوان پورت‌های LAN عمل می‌کنند. این پورت‌ها که تحت عنوان X1 Port 1 و X1 Port 2 شناخته می‌شوند، از طریق یک سوئیچ داخلی Real-Time به هم متصل شده‌اند و امکان ارتباط پرسرعت، پایدار و قابل‌اعتماد در شبکه‌های صنعتی را فراهم می‌سازند.

جمع‌بندی و راهنمای خرید زیمنس CP1625

پردازنده ارتباطی زیمنس CP 1625 با قابلیت‌های پیشرفته در اتصال Industrial Ethernet، پشتیبانی از PROFINET IRT و طراحی صنعتی مقاوم، یکی از بهترین انتخاب‌ها برای شرکت‌ها و صنایع نیازمند به ارتباط سریع، پایدار و بلادرنگ است. این کارت شبکه زیمنس با پشتیبانی از CPU 1507S Software Controller و امکاناتی مانند سوئیچ داخلی Real-Time، پورت‌های RJ45 متعدد و قابلیت نصب آسان PCIe، راهکاری ایده‌آل برای پروژه‌های اتوماسیون و کنترل صنعتی محسوب می‌شود.

اگر به‌دنبال افزایش کارایی شبکه‌های صنعتی خود هستید، خرید زیمنس CP1625 می‌تواند تضمین‌کننده پایداری، سرعت و هماهنگی دقیق در فرآیندهای تولید باشد. با انتخاب این ماژول، یک سرمایه‌گذاری مطمئن برای آینده سیستم‌های اتوماسیون خود انجام می‌دهید.
