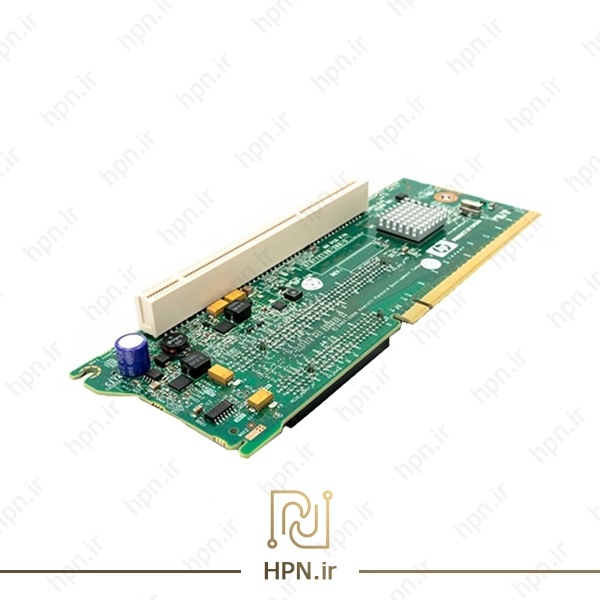

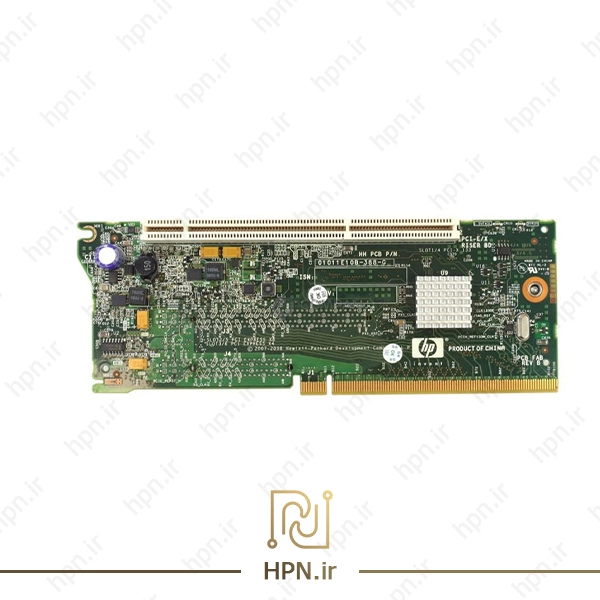

رایزر کارت سرور HP ProLiant DL380 G6, G7 PCIe/PCI-X

معرفی رایزر کارت سرور HP DL380 G6-G7 PCIe/PCI-X

رایزر کارت سرور HP DL380 G6 PCIe/PCI-X یک راهکار حرفه‌ای و مطمئن برای افزایش ظرفیت توسعه سرور HP ProLiant DL380 است. این کارت رایزر به شما این امکان را می‌دهد که همزمان از کارت‌های PCI-X و PCIe استفاده کنید و انعطاف‌پذیری سرور خود را بدون نیاز به تغییر در برد اصلی یا ساختار داخلی شاسی افزایش دهید. با نصب این کارت رایزر، می‌توانید انواع کارت‌های شبکه، کارت‌های ذخیره‌سازی، کارت‌های گرافیکی و سایر کارت‌های توسعه را به راحتی روی سرور خود نصب کنید، بدون اینکه محدودیتی در پهنای باند یا سازگاری با سیستم داشته باشید.

این کارت رایزر به طور خاص برای سرورهای DL380 G6 طراحی شده است و تضمین می‌کند که تمامی کارت‌ها با استانداردهای سخت‌افزاری HPE سازگار باشند. استفاده از این رایزر باعث می‌شود تا سرور شما آماده مدیریت حجم کاری بیشتر و پردازش‌های پیچیده‌تر باشد، در حالی که نصب و نگهداری آن بسیار ساده است. علاوه بر این، طراحی دقیق و استاندارد HPE این اطمینان را می‌دهد که عملکرد سیستم پایدار باقی بماند و با سایر اجزای سرور به صورت کامل هماهنگ باشد.

با بهره‌گیری از این کارت رایزر، کاربران می‌توانند ظرفیت توسعه سرور را به حداکثر برسانند و انعطاف‌پذیری لازم برای ارتقاء و گسترش سرور در آینده را داشته باشند، بدون اینکه نیازی به جایگزینی سرور یا برد اصلی باشد. این ویژگی باعث می‌شود تا HP DL380  همچنان یک انتخاب قدرتمند و اقتصادی برای محیط‌های دیتاسنتر و سازمان‌های نیازمند عملکرد بالا باقی بماند.

ویژگی های برجسته رایزر کارت سرور HP DL380 G6-G7 PCIe/PCI-X :

• ترکیب انعطاف‌پذیر و پیشرفته اسلات‌ها

  • این کارت رایزر شامل یک اسلات PCI-X 64-bit/133MHz،  و یک اسلات PCIe Gen2 x8 و اسلات PCIe Gen2 x4 است. این ترکیب انعطاف‌پذیر به شما امکان می‌دهد انواع کارت‌های توسعه را همزمان روی سرور نصب کنید، از جمله کارت‌های شبکه با پهنای باند بالا، کارت‌های ذخیره‌سازی و کارت‌های گرافیکی. پهنای باند اختصاصی هر اسلات (x4/x8) تضمین می‌کند که کارت‌ها با عملکرد حداکثری خود کار کنند و هیچ محدودیتی در انتقال داده‌ها ایجاد نشود.

• سازگاری کامل با سرور HP DL380 G6 , G7

  • طراحی این کارت رایزر مطابق با استانداردهای HPE ProLiant DL380 Gen 6 است، بنابراین مطمئن هستید که کارت‌ها بدون هیچ ناسازگاری یا تداخل با برد اصلی سرور کار می‌کنند. نصب رایزر باعث ایجاد ارتباط مستقیم با کانکتورهای PCIe/PCI-X روی برد اصلی شده و هماهنگی سخت‌افزاری کامل را تضمین می‌کند.

• پشتیبانی از کارت‌های تک‌عرض و چند عرض

  • کارت رایزر قابلیت نصب انواع کارت‌ها با عرض‌های مختلف (Single-wide و Half-wide) را دارد. این ویژگی امکان استفاده از کارت‌های با توان مصرفی متفاوت و انواع سخت‌افزارهای جانبی را فراهم می‌کند و کاربران می‌توانند با خیال راحت کارت‌های توسعه پرقدرت را به سیستم اضافه کنند.

• فرم فاکتور استاندارد و نصب آسان

  • اسلات‌ها دارای Full Height و Half Height هستند که با فضای داخلی شاسی سرور کاملاً سازگار است. طراحی استاندارد HPE نصب و جایگذاری کارت‌ها را سریع و بدون دردسر می‌کند و امکان سرویس و تعویض راحت کارت‌ها را فراهم می‌کند.

• افزایش قابلیت توسعه و ارتقاء سرور

  • این رایزر به شما اجازه می‌دهد بدون نیاز به تغییر برد اصلی یا شاسی، کارت‌های جدید اضافه کنید و سرور خود را برای نیازهای آینده آماده کنید. این ویژگی باعث افزایش انعطاف‌پذیری، طول عمر سرور و ارزش اقتصادی آن می‌شود و امکان توسعه سیستم بدون توقف طولانی عملیات را فراهم می‌کند.

• کیفیت OEM و پشتیبانی رسمی HPE

  • این محصول یک کارت رایزر اصلی HPE است و با استانداردهای سخت‌افزاری رسمی HPE تولید شده است. کیفیت بالای ساخت، دوام و پشتیبانی HPE اطمینان می‌دهد که سرور شما با کمترین ریسک خرابی و بیشترین عملکرد کار کند.

• سازگاری با محیط‌های دیتاسنتر و پردازش های سنگین

  • طراحی حرفه‌ای و مهندسی شده این رایزر برای محیط‌های دیتاسنتر و سازمان‌های نیازمند عملکرد بالا و پایداری مداوم مناسب است. کارت رایزر می‌تواند حجم کاری سنگین را مدیریت کند و برای سرورهایی که نیاز به ارتقاء شبکه، ذخیره‌سازی یا کارت‌های پردازشی دارند، ایده‌آل است.

نکات نصب و نگهداری

• آماده‌سازی سرور

1. سرور را خاموش کنید و کابل برق را از برق جدا کنید.

2. تمامی دستگاه‌های جانبی و کابل‌های متصل به سرور را جدا کنید.

3. پنل بالایی یا کاور سرور را باز کنید تا دسترسی به شاسی و برد اصلی فراهم شود.

انتخاب محل نصب رایزر

• Primary PCIe/PCI-X Riser: در جایگاه استاندارد شاسی نصب می‌شود و اسلات‌های 1 تا 3 (Slot1: PCI-X، Slot2: PCIe x8، Slot3: PCIe x4) را ارائه می‌دهد.

نکته: ترتیب نصب مهم است، ابتدا Primary و سپس Secondary نصب شود تا هماهنگی بین اسلات‌ها حفظ شود.

نصب رایزر روی برد اصلی

1. رایزر را به آرامی روی کانکتور مخصوص PCIe/PCI-X روی برد اصلی قرار دهید.

2. مطمئن شوید که کانکتور رایزر کاملاً در جای خود قرار گرفته و تراز شده است.

3. پیچ‌ها یا مکانیزم قفل رایزر (در بعضی مدل‌ها) را محکم کنید تا رایزر در جای خود ثابت بماند.

نصب کارت‌ها روی رایزر

1. کارت‌ها را با زاویه مناسب وارد اسلات‌های رایزر کنید.

2. برای اسلات PCI-X فقط کارت‌های PCI-X نصب شود.

3. کارت‌های PCIe باید با پهنای باند اسلات مطابقت داشته باشند (x8/x4).

4. کارت‌ها را محکم کنید تا اتصالات شل نشوند.

تکمیل نصب و راه‌اندازی

1. کاور سرور را ببندید و کابل‌های برق و تجهیزات جانبی را وصل کنید.

2. سرور را روشن کنید و از طریق BIOS یا سیستم عامل، شناسایی کارت‌ها و اسلات‌ها را بررسی کنید.

3. در صورت نیاز به تغییر ترتیب اسلات یا تنظیمات PCIe، تنظیمات BIOS را مطابق با دیتاشیت سایت سازنده انجام دهید.

💡 نکات مهم:

• نصب رایزر باید با دقت انجام شود تا کانکتورها آسیب نبینند.

• برای کارت‌های پرتوان، تهویه سرور و جریان هوا باید بررسی شود تا از گرمای بیش از حد جلوگیری شود.

• هر کارت را فقط در اسلات مناسب خود نصب کنید تا سازگاری با برد اصلی و رایزر حفظ شود.

لازم به توضیح است که کلیه کارت رایزر سرور های ارائه‌شده توسط فروشگاه اینترنتی HPN دارای یک سال گارانتی طلائی تعویض می‌باشند.
