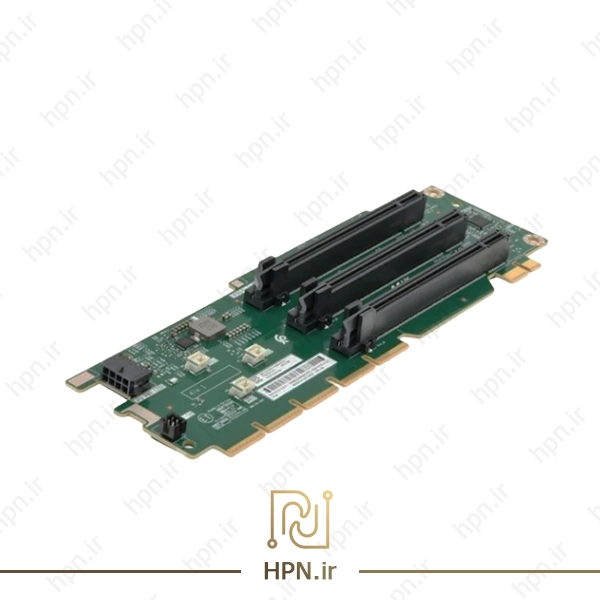

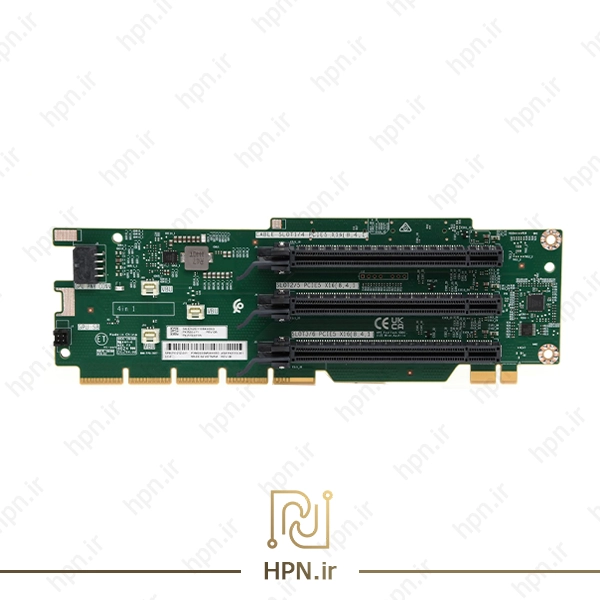

رایزر کارت سرور HP ProLiant DL380 G11 3x x16 PCIe 5.0

معرفی کارت رایزر HP DL380 G11 x16 PCIe 5.0

HPE ProLiant DL380 Gen11 با ماژول‌های رایزر Primary Riser و Secondary Riser، راه‌حلی پیشرفته برای ارتقای قابلیت‌های I/O در سرورهای نسل 11 ارائه می‌دهد. کارت رایزر HP DL380 G11 PCIe 5.0 با فناوری PCIe 5.0 طراحی شده‌اند و با پارت نامبر P48803-B21 در دسترس هستند. هر دو ماژول شامل 3 اسلات با پهنای باس x16/x16/x16 هستند که برای پیکربندی‌های سفارشی و کاربردهای سنگین مانند مجازی‌سازی، محاسبات ابری و هوش مصنوعی ایده‌آل‌اند.

ویژگی های برجسته کارت رایزر HP DL380 G11 x16 PCIe 5.0 :

• عملکرد بالا با PCIe 5.0: پشتیبانی از پهنای باس x16/x16/x16 برای انتقال داده با سرعت فوق‌العاده، مناسب برای بارهای کاری سنگین.

• انعطاف‌پذیری در پیکربندی: اسلات‌های Full-height, full-length و Full-height, half-length که با انواع کارت‌ها (مانند GPU و NIC) سازگار هستند.

• فعال‌سازی سفارشی: اسلات اول با کابل اضافی قابل فعال‌سازی، که انعطاف‌پذیری بیشتری در طراحی سیستم فراهم می‌کند.

• مقیاس‌پذیری بی‌نظیر: امکان ترکیب با سایر رایزرها برای گسترش تا 8 اسلات PCIe، ایده‌آل برای داده‌سنترهای بزرگ.

• سازگاری کامل: بهینه‌سازی برای پردازنده‌های Proc 1 و سرورهای HPE Gen11، تضمین عملکرد یکپارچه.

کاربردها:

 رایزر های Primary و Secondary برای سرور HPE ProLiant DL380 Gen11، راه‌حلی حرفه‌ای و انعطاف‌پذیر برای ارتقای زیرساخت‌های فناوری اطلاعات هستند. این رایزرها با پشتیبانی از فناوری PCIe 5.0 و پهنای باس x16/x16/x16، برای طیف گسترده‌ای از کاربردها طراحی شده‌اند. از جمله موارد اصلی می‌توان به موارد زیر اشاره کرد:

• مجازی‌سازی: پشتیبانی از بارهای کاری سنگین در پلتفرم‌هایی مانند VMware یا Hyper-V با استفاده از چندین کارت I/O.

• محاسبات ابری: مناسب برای ارائه‌دهندگان خدمات ابری که به مقیاس‌پذیری و عملکرد بالا نیاز دارند.

• پردازش هوش مصنوعی و یادگیری ماشین: سازگاری با کارت‌های گرافیکی (GPU) برای آموزش مدل‌ها و تحلیل داده‌های عظیم.

• تحلیل داده‌های بزرگ: ایده‌آل برای پایگاه‌های داده و ابزارهای تحلیلی که نیاز به پهنای باند بالا دارند.

• شبکه‌های پرسرعت: پشتیبانی از کارت‌های شبکه 100GbE برای محیط‌های داده‌سنتر مدرن. این رایزرها به کسب‌وکارهایی که به دنبال افزایش کارایی، کاهش تأخیر و انعطاف‌پذیری در پیکربندی هستند، کمک می‌کنند.

نحوه نصب:

نصب این رایزرها نیازمند دقت و رعایت مراحل زیر است تا از عملکرد بهینه و جلوگیری از آسیب به سخت‌افزار اطمینان حاصل شود:

1. آماده‌سازی محیط و تجهیزات:

   • سرور را کاملاً خاموش کرده و از منبع برق جدا کنید. حداقل 10 دقیقه صبر کنید تا بار الکتریکی تخلیه شود.

   • ابزارهای مورد نیاز شامل پیچ‌گوشتی با نوک تخت یا فیلیپس، کابل 3 x16 Primary Cable Kit (P56073-B21) برای فعال‌سازی اسلات اول (در صورت نیاز)، و دفترچه راهنما یا ابزار HPE iLO را آماده کنید.

2. باز کردن کیس:

   • پنل کناری سرور را با احتیاط باز کنید. از دستورالعمل‌های راهنمای HPE پیروی کنید تا از آسیب به گیره‌ها یا پیچ‌ها جلوگیری شود.

   • به بخش اسلات‌های رایزر (معمولاً نزدیک پردازنده‌ها) دسترسی پیدا کنید.

3. نصب رایزر:

   • رایزر را با دقت در اسلات مربوطه (Primary یا Secondary) قرار دهید. مطمئن شوید که پین‌ها و کانکتورها کاملاً تراز شده‌اند.

   • اگر اسلات اول Riser2 را فعال می‌کنید، کابل P56073-B21 را به درگاه مشخص‌شده متصل کنید و اتصال محکم را بررسی کنید.

4. اتصال کابل‌ها و کارت‌ها:

   • کابل‌های PCIe، OCP یا سایر ماژول‌های مورد نظر را وصل کنید. ترتیب اتصال را با دیاگرام دیتاشیت تطبیق دهید.

   • اگر کارت‌های توسعه (مثل GPU یا NIC) نصب می‌کنید، مطمئن شوید که در فرمت صحیح (Full-height, full-length یا half-length) قرار گرفته‌اند.

5. بستن و تست:

   • کیس را ببندید و پیچ‌ها را محکم کنید. سرور را روشن کنید و از طریق BIOS یا HPE iLO، پیکربندی اسلات‌ها را بررسی کنید.

   • در صورت بروز خطا، اتصالات را دوباره چک کرده و به‌روزرسانی فریمور را در نظر بگیرید.

نگهداری:

برای اطمینان از طول عمر و عملکرد پایدار این رایزرها، رعایت نکات زیر ضروری است:

• بازرسی دوره‌ای:

  • هر 6 ماه یک‌بار اتصالات را بررسی کنید تا از شل شدن یا خوردگی جلوگیری شود. این کار به‌ویژه در محیط‌های با لرزش یا گردوغبار اهمیت دارد.

• پاک‌سازی:

  • از هوای فشرده بدون رطوبت برای حذف گردوغبار از اسلات‌ها و رایزرها استفاده کنید. از اسپری‌های شیمیایی یا تماس مستقیم با دست خودداری کنید تا از آسیب به قطعات حساس جلوگیری شود.

• به‌روزرسانی نرم‌افزاری:

  • درایورها و فریمور رایزر را به‌روز نگه دارید. این کار با ابزار HPE Service Pack for ProLiant (SPP) قابل انجام است.

• شرایط محیطی:

  • سرور را در دمای 10 تا 35 درجه سانتی‌گراد و رطوبت نسبی 8 تا 90 درصد (بدون چگالش) نگه دارید.

  • از قرار دادن سرور در معرض نور مستقیم خورشید یا نزدیکی منابع گرمایی خودداری کنید.

این راهنما به شما کمک می‌کند تا از حداکثر پتانسیل این رایزرها بهره‌مند شوید و آن‌ها را در شرایط ایده‌آل نگه دارید.

لازم به توضیح است که کلیه کارت رایزر سرور های ارائه‌شده توسط فروشگاه اینترنتی HPN دارای یک سال گارانتی طلائی تعویض می‌باشند.
